পণ্যের বিবরণ:
প্রদান:
|
| প্রয়োগ: | FTTH FTTB FTTX নেটওয়ার্ক | রিটার্ন ক্ষতি: | এসএম> 60 ডিবি এমএম> 30 ডিবি |
|---|---|---|---|
| তারের দৈর্ঘ্য: | 1m বা কাস্টমাইজড | সন্নিবেশ ক্ষতি: | ≤0.7dB |

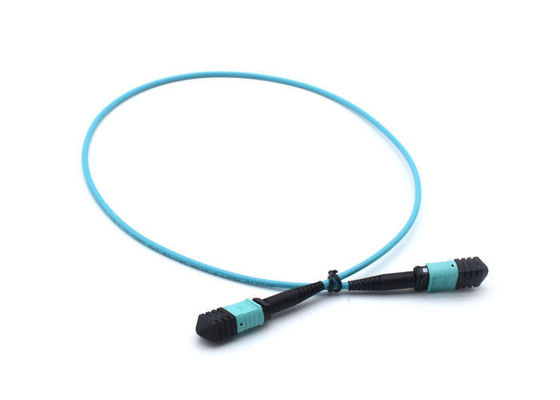

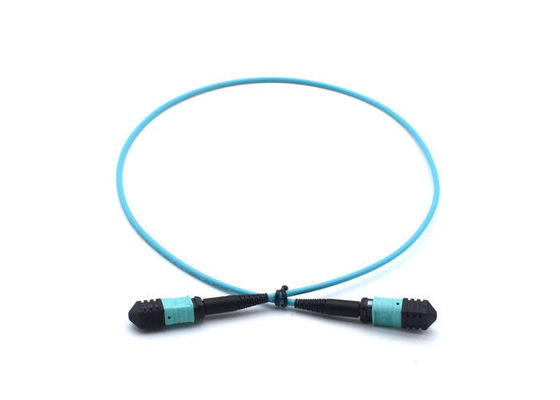

| নাম: | ফাইবার অপটিক এমপিও প্যাচকার্ড | অপারেটিং তাপমাত্রা: | -40 ~ 75 ℃ |
| লক্ষণীয় করা: | mpo mtp patch cord,duplex fiber optic patch cord |
||
1. বৈশিষ্ট্য:
আইইসি 61754-7 এবং জিআর -1435-কোরে সঙ্গতিপূর্ণ।
মডুলার নকশা, প্লাগ-লকিং গঠন, পরীক্ষার জন্য সহজ, ইনস্টল, অপসারণ এবং সমন্বয়।
সাধারণত, একক এমটিপি / এমপিও সংযোগকারী সাধারণত 12 বা তার বেশি ফাইবার মিটমাট করতে পারে,
1U উচ্চতা তারের স্থান 96 এলসি অপটিক্যাল ইন্টারফেস, সেকশন আপ মিটমাট করতে পারেন।
সংরক্ষণের মন্ত্রিপরিষদ এবং রাক স্থান, সহজ তারের ব্যবস্থাপনা
বিভিন্ন গ্রাহকের চাহিদা মেটাতে ফাইবার, তারের উপলব্ধ, ধরনের।
পুরুষ, মহিলা পছন্দ করতে পারেন। মাধ্যমে সংযুক্ত অ্যাডাপ্টারের সাথে সুনির্দিষ্ট পজিশনিং অর্জন
পিন পিন অবস্থান ফাংশন, উচ্চ স্থায়িত্ব।
অপটিক্যাল চাহিদা মেটানোর জন্য মাল্টি কোর ferrule, ছোট আকার, উচ্চ গতি এবং উচ্চ ক্ষমতা
ফাইবার যোগাযোগ সিস্টেম এবং উচ্চ দক্ষতা উচ্চ ঘনত্ব ইন্টারকানেট তারের।
ভবিষ্যতে নেটওয়ার্ক অবকাঠামোর জন্য, উচ্চ মাপযোগ্য, ইথারনেট এবং ফাইবার চ্যানেল সমর্থন করে
প্রয়োজনীয়তা 10 / 100-1 জিবিএস।
2. এমপিও / এমটিপি টি Ype:
| পুরুষ (পিন সহ), মহিলা (পিন ছাড়া) | |
| Ferrule টাইপ | স্ট্যান্ডার্ড এসএম, নিম্ন ক্ষতি এসএম; স্ট্যান্ডার্ড এমএম, কম ক্ষতি এমএম |
| ফাইবার কোর | 4core, 8core, 12core, 24core |
| হাউজিং রঙ | সবুজ (এসএম), বেইজ (এমএম), হলুদ (এসএম নিম্ন ক্ষতি), নীল (ওএম 3 50/125) |
| মসৃণতা উপায় | পিসি, এপিসি |
| কেবল টাইপ | রিবন তারের, রিবন ফাইবার, 3.0 মিমি মিনি তারের (250um12F, 24F), 0.9 মিমি তারের |
3. এমপিও / এমটিপি টি অনুরোধ অনুরোধ
ক। Endface অনুরোধ:
| 400 এক্স | ত্রুটি বর্ণনা | পরিমাণ অনুমতি দিন | |
| ফাইবার (9um, 50um, 62.5um) | হোয়াইট scratches | ≤3um | কোন সীমা নেই |
| অকুস্থল | ≤2um | 5 পিসিএস | |
| খুঁত | / | কোন অনুমতি নেই | |
| পরিহিত (62.5-125um) | হোয়াইট scratches | ≤3um | কোন সীমা নেই |
| ≤5um | 1 পিসিএস | ||
| কালো scratches | ≤3um | 2 পিসি | |
| কালো দাগ | ≤2um | কোন সীমা নেই | |
| ≤5um | 3 পিসি | ||
| খুঁত | ≤2um | প্রায় সীমাবদ্ধ | |
| ≤15um | মোট দৈর্ঘ্য 1/4 দৈর্ঘ্য কম | ||
| প্লাস্টিকের রিং | / | কোন সীমা নেই | |
খ। কর্মক্ষমতা:
| এমপিও / MTP এর | এসএম মান ferrule | এসএম কম ক্ষতি ferrule | এমএম স্ট্যান্ডার্ড ferrule | এমএম কম ক্ষতি ferrule | |
| IL ক্ষতি | বৈশিষ্টসূচক | 0.35dB | 0.20dB | 0.35dB | 0.20dB |
| ম্যাক্স | 0.75dB | 0.35dB | 0.65dB | 0.35dB | |
| আরএল | APC≥50dB | ≥ 25 ডিবি | ≥ 35 ডিবি | ||
| পিসি ≥ 40 ডিবি | |||||
| repeatability | ≤0.30 ডিবি (500 বারের বেশি প্লাগ) | 0.30 ডিবি (1000 বারের বেশি প্লাগ) | |||
| Interchangeability | ≤0.30 ডিবি (উভয় একটি মেলা সংযোগকারী সঙ্গে) | ||||
| প্রসার্য শক্তি | ≤0.30 ডিবি (সর্বোচ্চ টান 66N) | ||||
| অভিঘাত | ≤0.30dB (10 ~ 55Hz) | ||||
| তাপমাত্রা সীমা | -40 ° C ~ + 75 ° সে | ||||
গ। হস্তক্ষেপ সূচক:
| এমপিও / এমটিপি সংযোগকারী | মাত্রা 3 ডি টেস্ট |
| বক্রতার ব্যাসার্ধের | এক্স ≥2000 মিমি, Y ≥50 মিমি |
| ফাইবার উচ্চতা | 1000 ~ 4000 এনএম |
| এন্ডফেস এঙ্গেল | এক্স ± 0.3 °, Y ± 0.3 ° |
| কোর ডিপ | ± 300nm |
ঘ। দৈর্ঘ্য সহনশীলতা:
| দৈর্ঘ্য (মি) | সহ্য |
| ≤10 | + 10 সিএম |
| 10 <L≤30 | + 15 সিএম |
| > 30 | + 10% |
4. অ্যাপ্লিকেশন:
টেলিকমিউনিকেশন
কম্পিউটার নেটওয়ার্ক
CATV নেটওয়ার্ক
সক্রিয় ডিভাইস সমাপ্তি
